“蓝莓派”诞生记

前言

　　当我看到树莓派4b的那一刻起，我就对这个卡片大小的单板计算机深深的吸引，漂亮的布局、完整的功能...我能不能自己也做一个呢？可是这么多的元器件，复杂的设计，没有人指导...我该从哪里入手呢？

　　这些问题困扰了我一年之久，直到我看到了这个项目→全志H6开发板-从零入门ARM高速电路设计 - 嘉立创EDA开源硬件平台 (oshwhub.com)

　　这位作者的教程可以说是非常的详细，完整的介绍了一个Linux单板电脑从设计到画板再到焊接的过程，非常推荐有想法的小伙伴收藏（如果仔细对比很容易就可以看出来我的“蓝莓派”布局就是参考的这个项目）。但是教程再详细，自己尝试从０入手的时候难免遇到教程里没有出现的问题，这也是我写这篇博文的目的——详细描述我自己的心路历程。

看不懂的原理图

　　“天下板子一大抄，都是抄原厂的”，第一次看到这句话真的有一种怀疑人生的感觉，但仔细想想却又有几分道理：芯片是厂家设计的，功能是厂家定义的，DDR、EMMC等元器件又有相应的标准，这样一看需要自己设计的部分其实很少了。现在手上有了原厂和香橙派的原理图了，可是这原理图也看不懂啊？在这里我给出的建议是：不用马上理解，先开始抄。当然，在抄的过程中记得注意看这些引脚分别都连到了什么器件上，慢慢的你就会发现原来还是有迹可循的，形势也逐渐明朗起来了。

这么多器件，怎么布板？

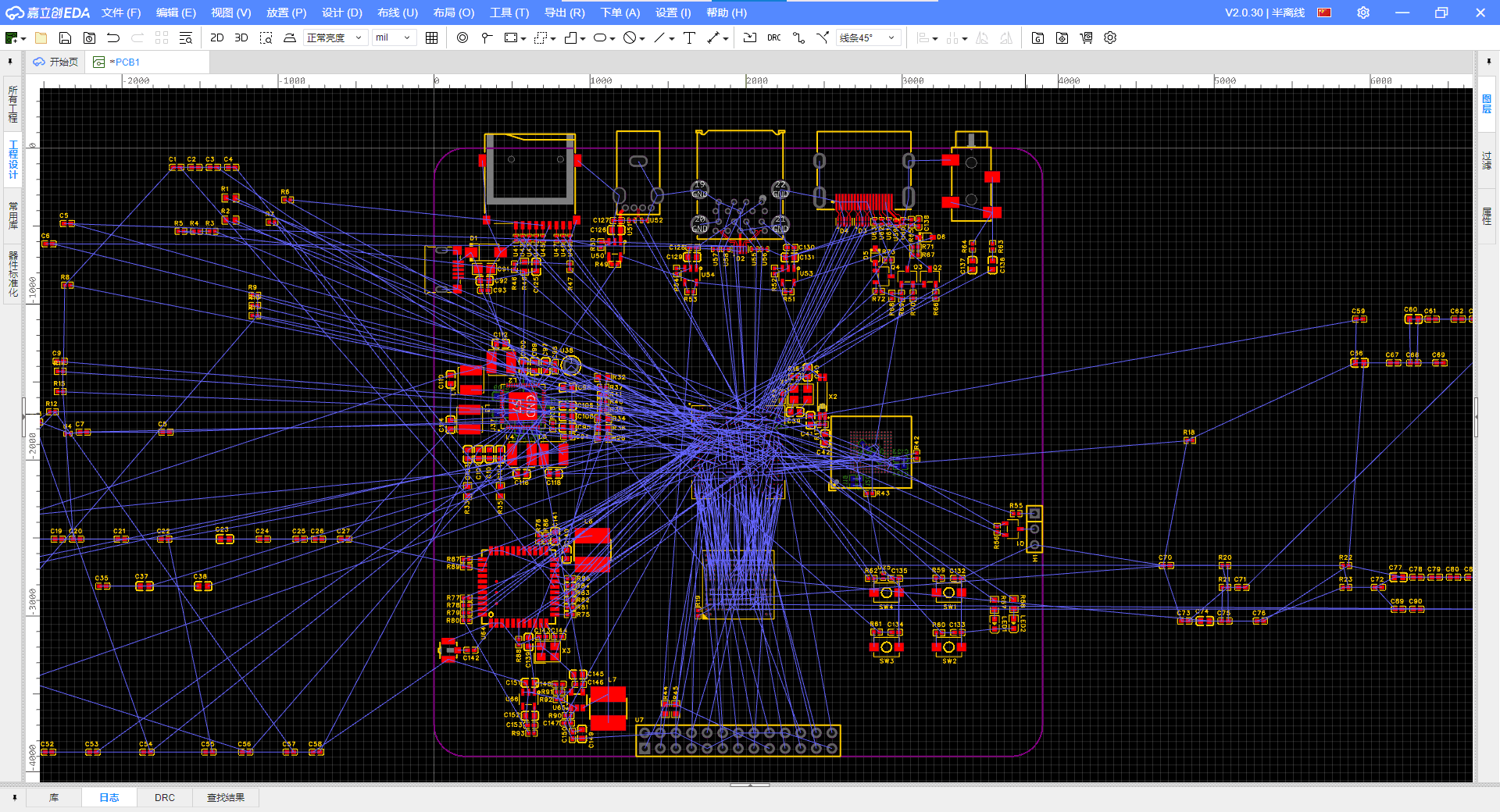

　　原理图转PCB的那一刻，我就被数不清的飞线震慑到了：这是人画的吗？如果是第一次做这样子的项目，或许你也会是和我一样的心情。但是，除了DDR的等长线和部分差分线需要注意以外，其他的部分真的和普通的MCU项目差不多：只要投入时间，就一定能够完成。在做好了心理准备之后，就可以开始布板了，这里我给出的建议是：如果感到难以下手就先抄。大器件的位置可以先抄已有的项目，然后再自己通过旋转器件、调整器件位置等等方法来理解为什么已有的项目要这样摆放，慢慢的你就能掌握其中的精髓。

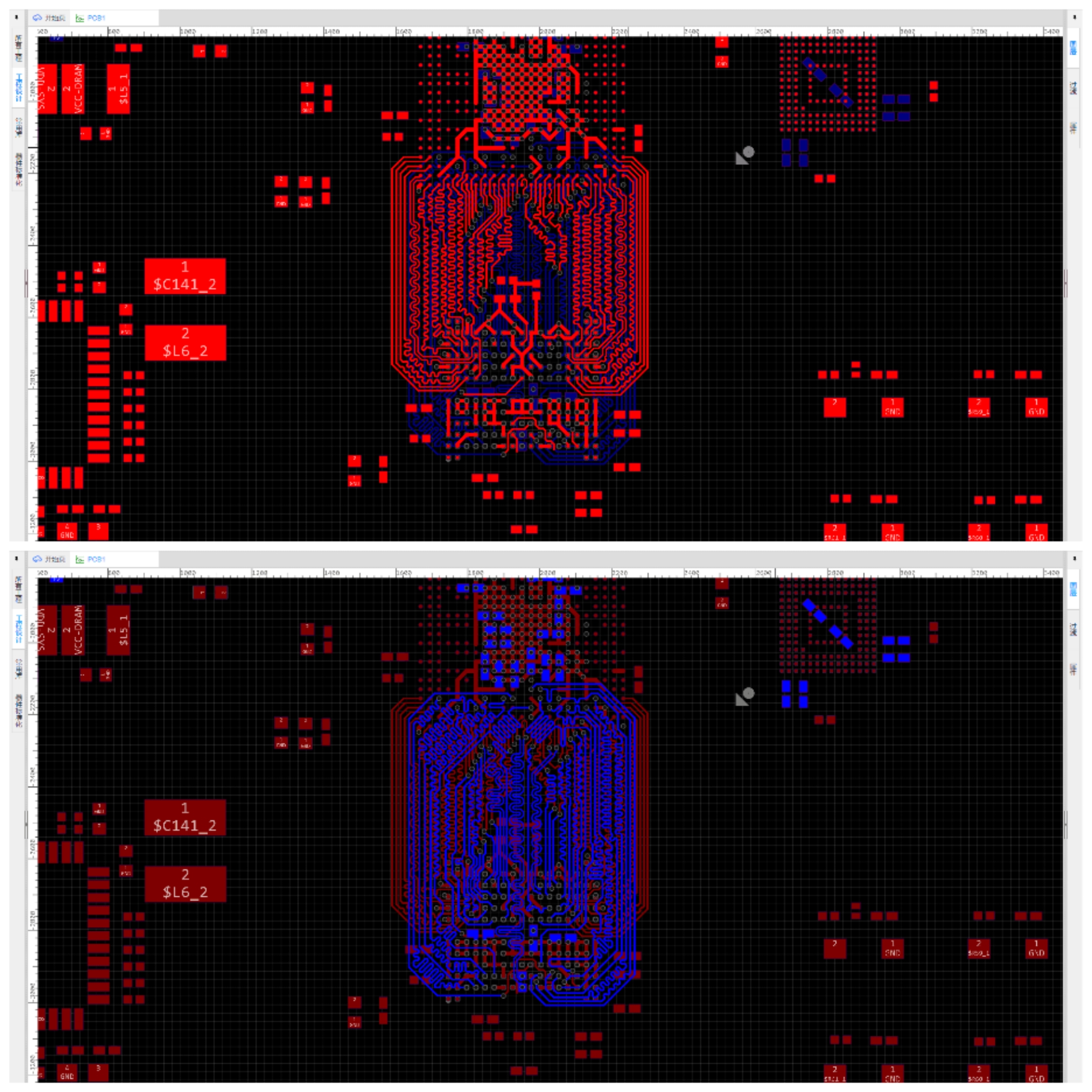

关于等长的细节

　　logicworld在项目中没有详细说明等长到底是哪些线要拉成等长，在自己研究的时候发现，等长指的是同一组线之间要保证等长。在本项目中，要保证等长的有：各模块的差分线、DDR的四组信号线。我自己画的板子将等长组的长度差控制在了10mil左右（文章作者为100mil以内）。对于其他的信号线，按照普通MCU的画法来连接就可以了。我在这里推荐一个短一点的教DDR拉线的视频→【两小时学会带DDR+BGA的PCB Layout】 https://www.bilibili.com/video/BV1fP4y137Lh/?share_source=copy_web&vd_source=ad37a3c48544334c081c5b330a5f6541

焊接和调试

　　焊接有两座大山：CPU和DDR的BGA封装、电源芯片的QFN封装。BGA封装焊接稍微容易一些，在板子上抹上少量焊油就可以直接把CPU和DDR怼上去，对准之后把风枪的小风嘴拔掉，吹到芯片会自动归位就完成了。因为这块AXP805的引脚间距太小，反而更不好焊接，不注意就会连锡或者虚焊，一定要耐心、耐心、再耐心，上电前注意仔细检查是否有短路，如果一切顺利的话，你会看到指示灯亮起，恭喜你成功了。

　　这里有一点要注意的：H6有很多型号，不要买错了！香橙派、logicworld大大以及本人的项目都使用的是V200-AI，买错型号是用不了的（你猜我为什么知道）。

坚持，就一定会成功

　　前后历时3个月，经历了不少困难和挫折，“蓝莓派”项目完工了。自制派难吗？难。它真的难吗？其实不难。对于新手来说，这确实是一个浩大而复杂的项目，但是不敢尝试，它就永远是一个浩大而复杂的项目。

　　山高水长，怕什么来不及，慌什么到不了，只管坚持，只管一往无前。

蓝莓派Logo
